大儲，也稱為表前儲能或電源側儲能，通常容量較大，一般在幾十MWh至數百MWh之間。其產品形態主要以兆瓦級集裝箱式電池儲能系統（BESS）為主，主要應用于電網級別的電力調節和穩定，服務于電力公司和大型電力基礎設施。?

杭途的通訊產品在大儲的應用如下：

● 以通訊模塊、軟件包方式嵌入在BMS總控或顯控內實現IEC61850 MMS功能；

● 以通訊模塊、外掛通訊管理機方式，協助PCS實現IEC61850 MMS、GOOSE功能；

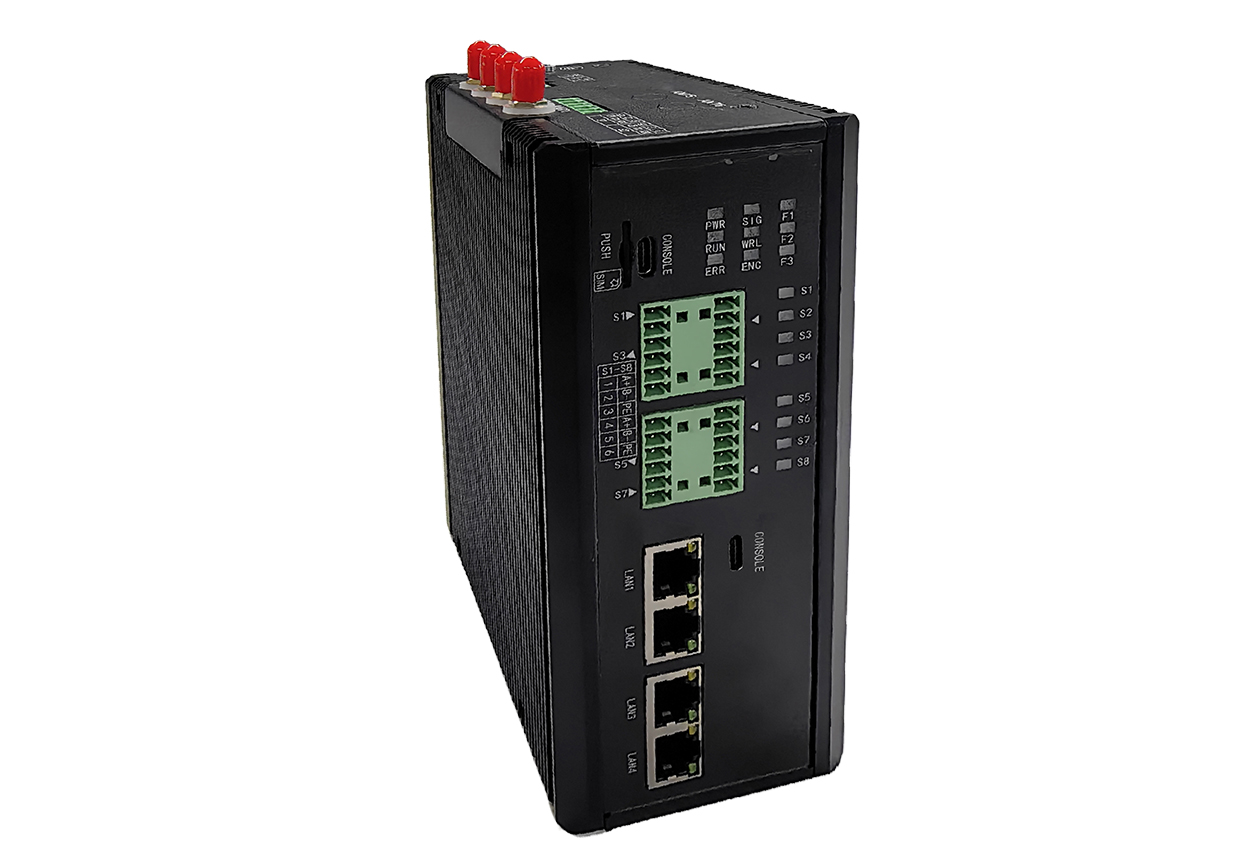

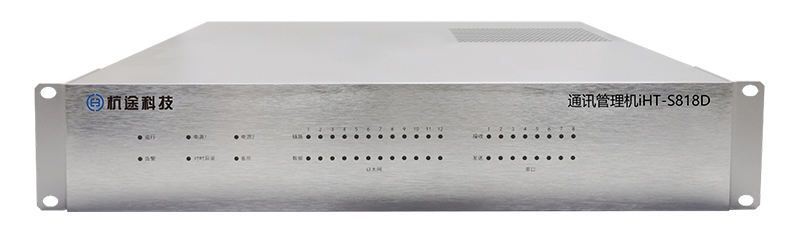

● 以通訊管理機（EMU）方式，完成BMS、動環、消防等設備的數據采集和轉發。

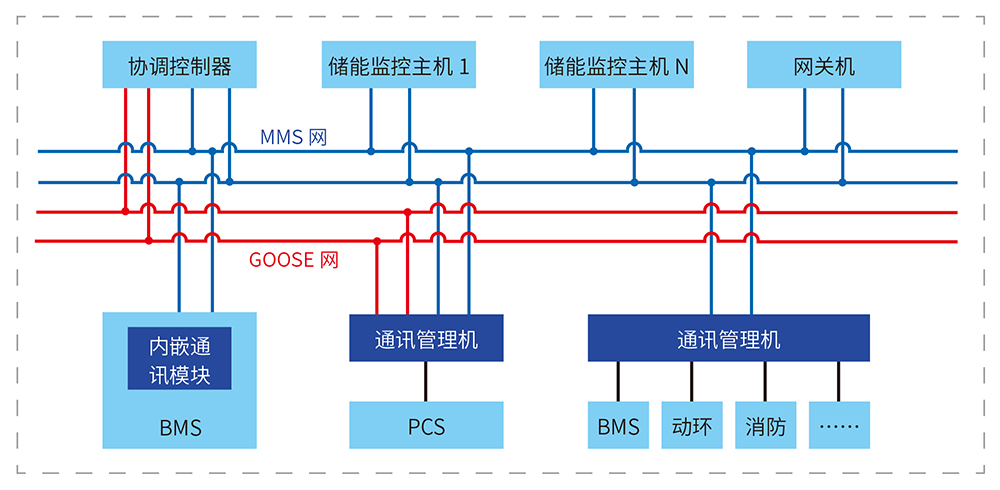

1.整體系統架構

2.BMS通訊模塊邏輯架構

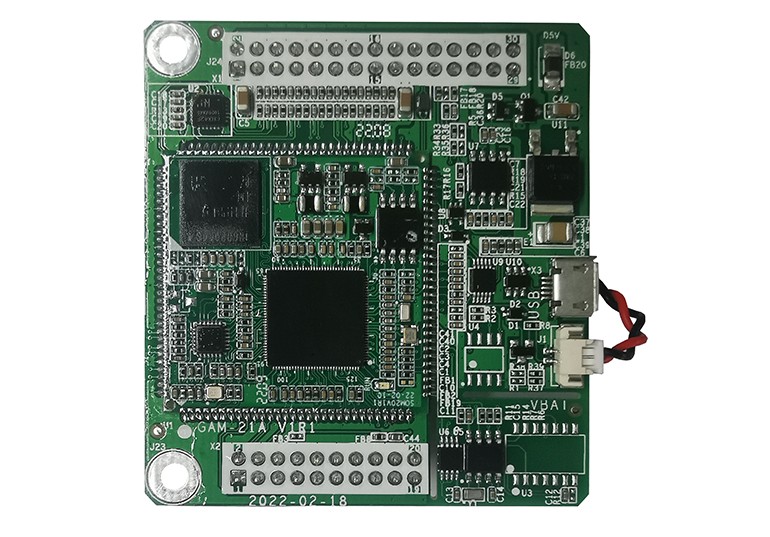

● 傳統的BMS總控基于MCU開發，無法支撐IEC61850功能，通過嵌入杭途通訊模塊，通訊模塊提供多路TTL或網口與MCU通訊獲取數據；

● 將通訊模塊的RJ45座子引出2路網口用于轉發IEC61850或IEC104；

● PCS的通訊模塊方式類似，可以實現61850的GOOSE和MMS功能。

3.BMS軟件包邏輯架構

● 當BMS總控性能不低于四核ARM A7時，也可采用軟件包方式；

● 在BMS總控內，安裝杭途軟件包，通過127.0.0.1與BMS軟件建立TCP連接，并將獲取的數據轉發IEC61850或者IEC104。

● 支持RS485、RJ45、光口、DI、DO等物理接口；

● 支持通過相同或不同的通訊協議，與多個主站或平臺交互；

● 支持MODBUS_RTU/TCP、IEC103、IEC104、IEC61850 MMS、GOOSE以及CMS等規約；

● 支持B碼對時、NTP對時、通訊協議對時；

● 支持AB網冗余。

● 優化Modbus地址表和通訊方式，加快數據的上送和命令的下發速度；

● 采用經過裁剪的嵌入式linux操作系統，并進行了實時性優化，滿足了GOOSE應用的響應時間和時限的要求；

● 豐富的協議庫，支持電力行業50余種標準通訊規約，500余種變種或自定義規約；

● 通訊模塊、軟件包以及整機方案在儲能行業有大量的穩定運行經驗，IEC61850 MMS和GOOSE協議兼容適配過絕大多數EMS平臺。
