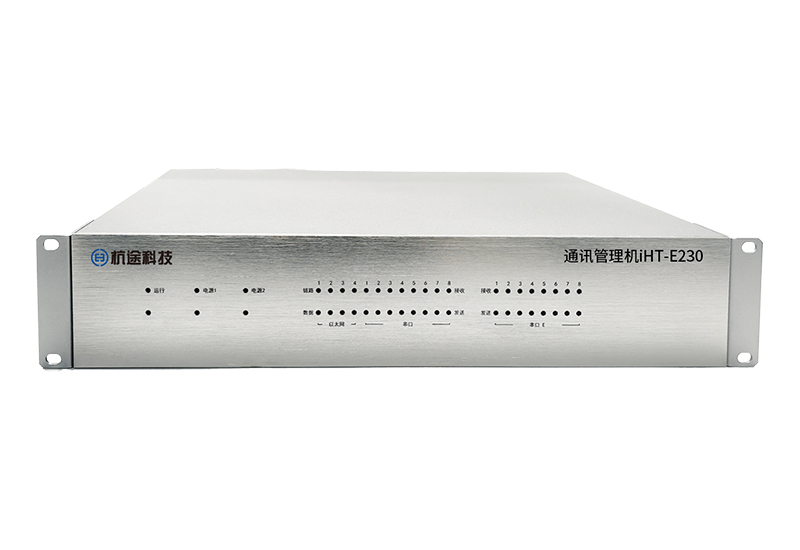

iHT-E230系列

產品介紹及典型應用

iHT-E230系列通訊管理機基于國產RK3568J CPU研發，采用模塊化設計、可選配各種類型的擴展板，擴展光口、網口、串口、開關量、模擬量等接口；支持Ubuntu（默認）、麒麟信安（額外產生授權費用）操作系統。

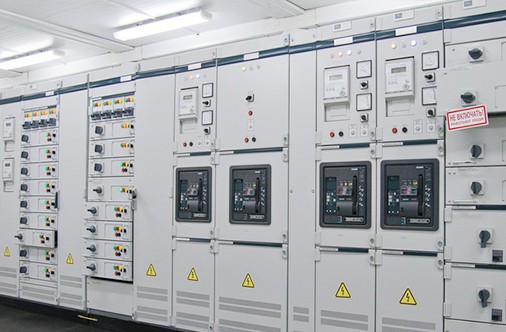

產品典型應用包括：
1. 開閉所/光伏電站/水電站/變電站/軌道交通通訊管理機、遠動裝置；
2. 光伏電站/風電場正反向隔離傳輸裝置；
3. 儲能電站通訊管理機、本地控制器；
4. 嵌入式計算機（硬件+系統）。

接口說明圖硬件參數 選型說明資料下載應用場景

接口說明圖

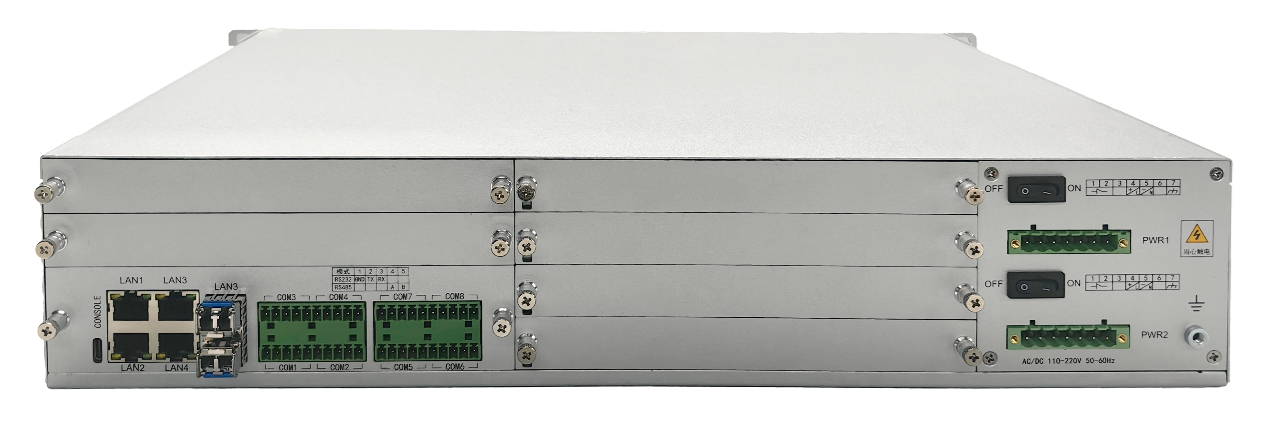

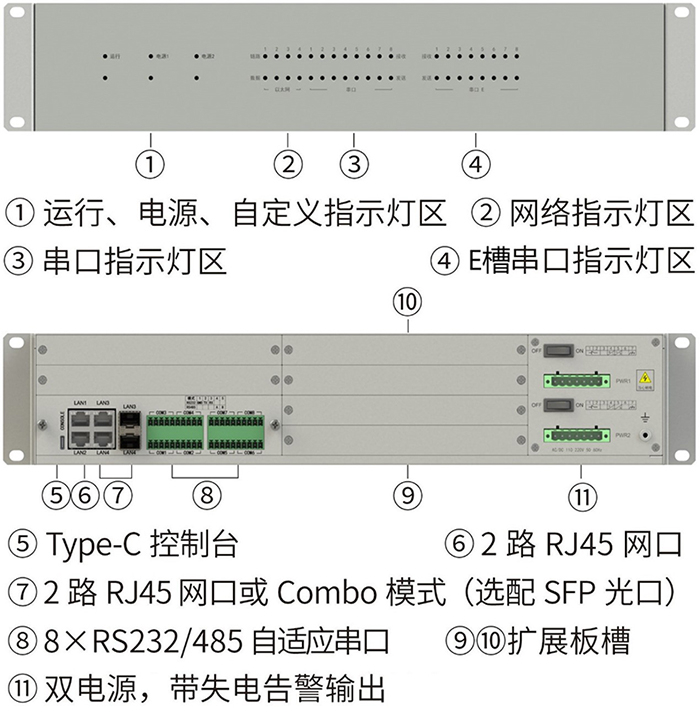

圖1 iHT-E230接口說明圖

硬件參數

序號	名稱		參數
1	電源	數量	雙電源，帶失電告警和開關
		工作電壓	AC/DC 110/220V
		功耗	< 30W
2	主板配置	CPU	4核ARM A55 4×1.8GHz
		內存	4GB
		存儲	16GB eMMC
		網口	4路：4×RJ45 10/100/1000Mbps自適應（其中2路支持Combo模式，SFP LC 100M/1000M自適應）
		串口	8×RS232/485自適應，其中串口8可切換為IRIG-B（RS485差分方式）
		控制臺	Type-C（RS232）
3	擴展能力	擴展板數量	具備4-6個擴展槽，建議最多選配4塊擴展板
4	擴展板	串口擴展板	8串口：6×RS232/485+2×RS485
			16串口：12×RS232/485+4×RS485（占用2個槽號）
			8串口：8×RS232/RS485+故障、異常開出（占用2個槽號）
		網口擴展板	6路RJ45：4路10/100/1000Mbps，2路10/100Mbps（占用2個槽號）
		網口擴展板	4路RJ45（10/100/1000Mbps）+2路CAN2.0
		開關量、	8×DI+4×DO：DI內置24VDC電源，只允許接入無源節點；DO默認觸點容量30VDC 5A，250VAC 5A
		模擬量擴展板	8×ADI+8×DO：可適配無源節點、12/24V DC有源節點，DO默認容量30VDC 1A，250VAC 1A
			16×AI（非同步）：4-20mA
		無線擴展板	4G全網通或5G全網通（默認H槽）
5	機械特性	安裝方式	19"機架式安裝
5	機械特性	尺寸	440mm×310mm×89mm
6	工作環境	工作溫度	-40℃～+70℃
6	工作環境	工作濕度	5%～95% 無冷凝
7	電磁兼容	高頻干擾	3級，2.5 kV(p)
		靜電放電抗擾度	4級，接觸放電±8KV，空氣放電±15KV
		射頻電磁場輻射抗擾度	3級，10V/M
		電快速瞬變脈沖群抗擾度	4級，電源±4KV，信號±2KV
		浪涌（沖擊）抗擾度	4級，電源±4KV
		射頻場感應的傳導騷擾抗擾度	3級，140dbuv
		工頻磁場抗擾度	4級，100A/m
		脈沖磁場抗擾度	5級，1000A/m
		阻尼振蕩磁場抗擾度	5級，100A/m
		電壓暫降、短時中斷和電壓變化的抗擾度	電壓中斷 Ui 100% 0.5S
8	介質強度	電源口對地	1500V
		通信口對地	500V
		通信口對電源口	1500V
9	沖擊電壓	電源口對地	5kV
9	沖擊電壓	通信口對地	1kV
10	絕緣電阻	電源口對地	>5M
		通信口對地	>5M
		通信口對電源口	>5M

選型說明

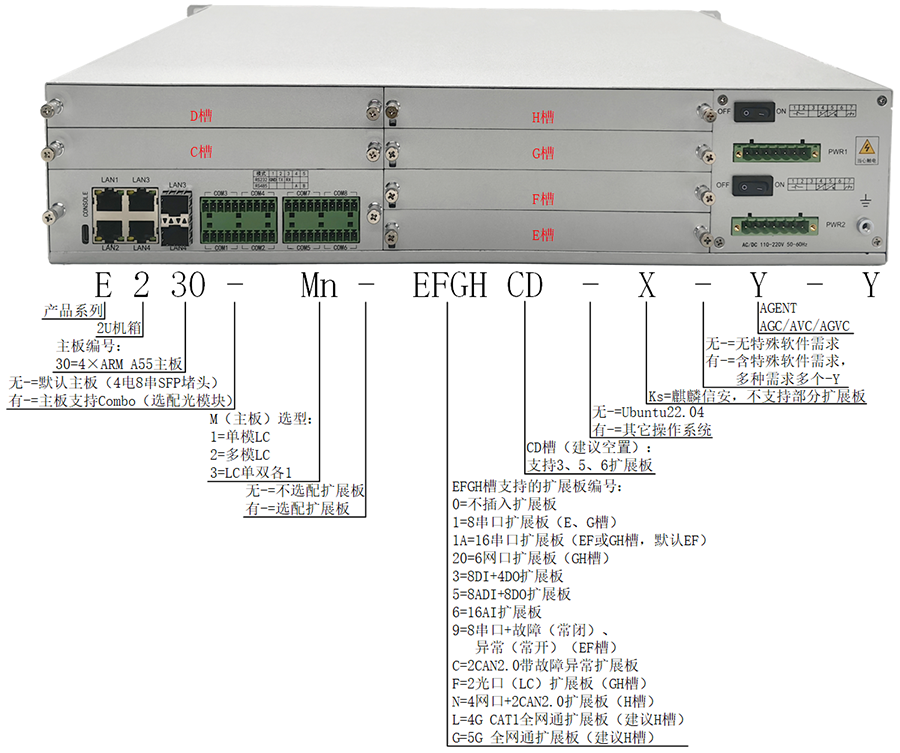

本產品命名規則為：iHT-E230-Mn-EFGHCD-X-Y-Y，說明如下：

圖2 命名規則

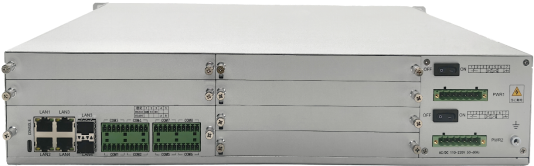

不選配擴展板時，產品型號如下：

產品型號	規格
iHT-E230	4網（光口堵頭，未插光模塊）8串

iHT-E230-M1	4網（2×單模LC）8串
iHT-E230-M2	4網（2×多模LC）8串
iHT-E230-M3	4網（LAN3 單模LC、LAN4多模LC）8串

常用擴展板編號及視圖如下：

編號	規格及視圖
1	1： 8串口擴展板：6×RS232/RS485自適應+2×RS485 1A：16串口擴展板：(6×RS232/RS485自適應+2×RS485)×2
1
3	8DI+4DO擴展板：DI內置24VDC電源，只允許接入無源節點；DO默認觸點容量30VDC 5A，250VAC 5A
3
5	8ADI+8DO擴展板：可適配無源節點、12/24V DC有源節點，DO默認容量30VDC 1A、250VAC 1A
5
6	16模擬量擴展板：4-20mA
6

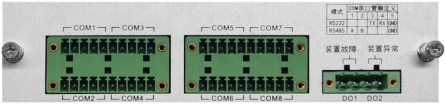

9	8串口擴展板（占用2個槽）：8×RS232/RS485自適應+故障、異常開出
9
L/G	4G/5G（無線模塊、天線數量不同）全網通擴展板
L/G
N	4路RJ45（10/100/1000Mbps）+2路CAN2.0
N

主板與擴展板組合的型號較多，本處列舉了部分型號：

產品型號	規格

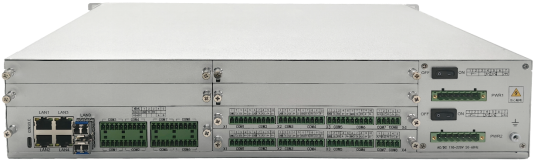

iHT-E230-Mn-1A 4網（含光模塊）8串 + 16串口

iHT-E230-Mn-1A0C 4網（含光模塊）8串 + 16串口 + 2CAN

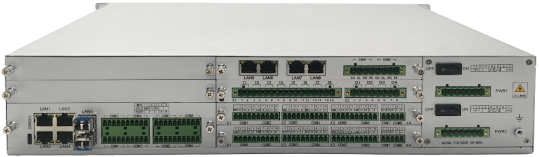

iHT-E230-Mn-1A3N 4網（含光模塊）8串 + 16串口 + 8DI4DO + 4網2CAN
