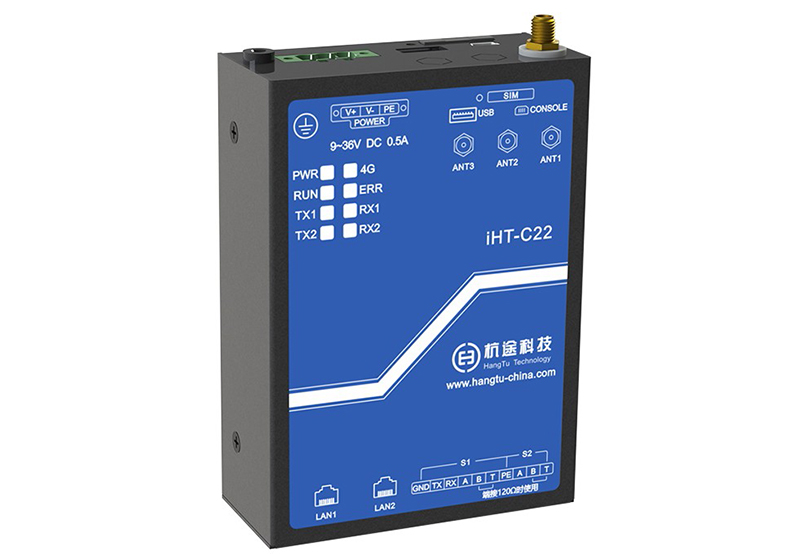

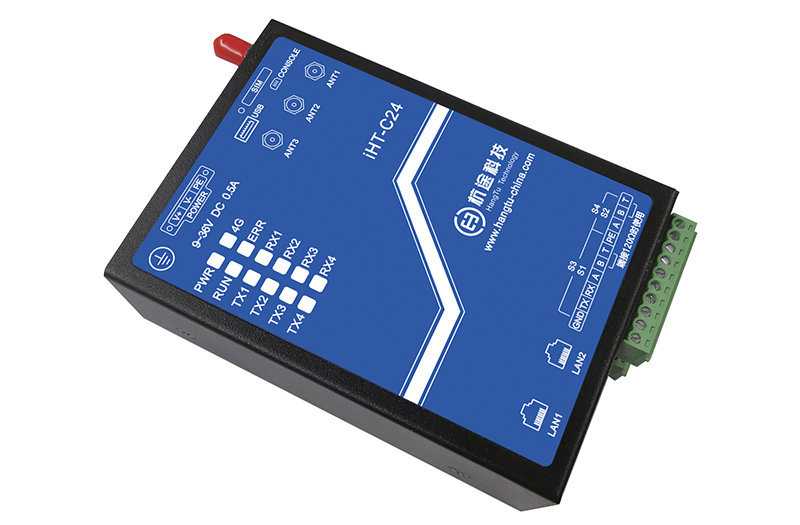

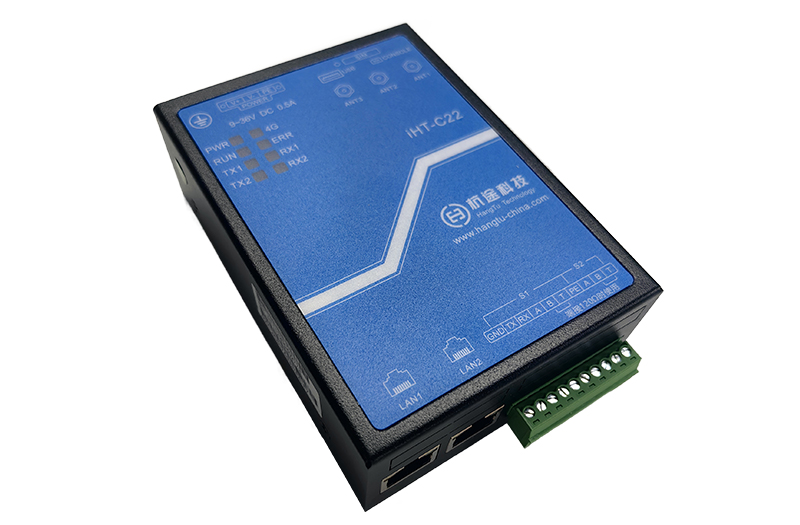

iHT-C22、C24系列通訊管理機采用低功耗雙核ARM A7 1.2GHz處理器，并配備4GB存儲，適用于中小型數據采集場景。
典型應用：

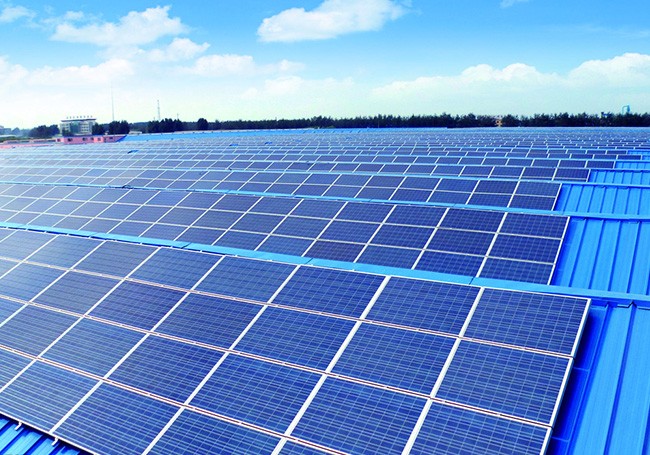

1. 分布式/箱式光伏電站數據采集器；
2. 小型水電站數據采集器；
3. 小型儲能站數據采集器；
4. 電力運維/能耗數據采集器；
5. 規約轉換器（61850 MMS、860 CMS）；
6. 嵌入式計算機（硬件+系統）。

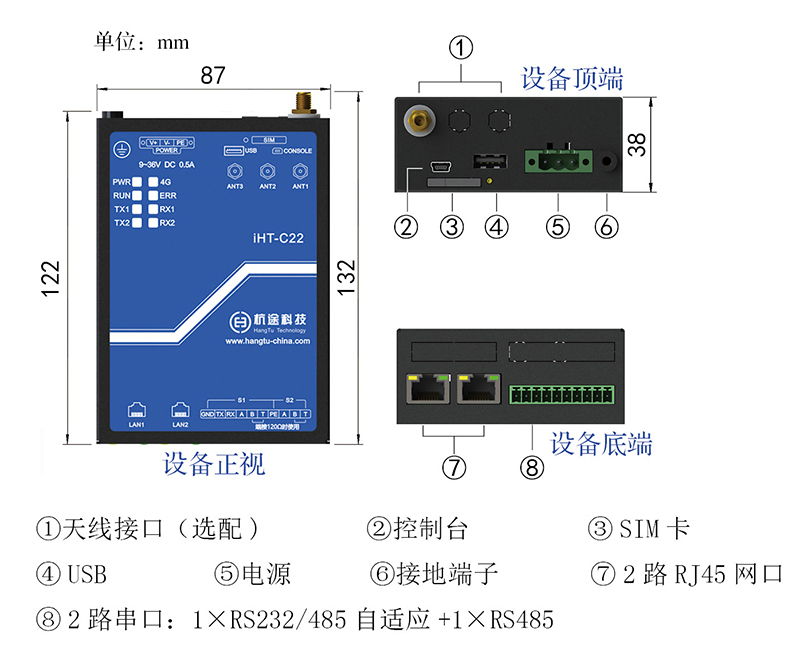

圖1 iHT-C22接口說明圖

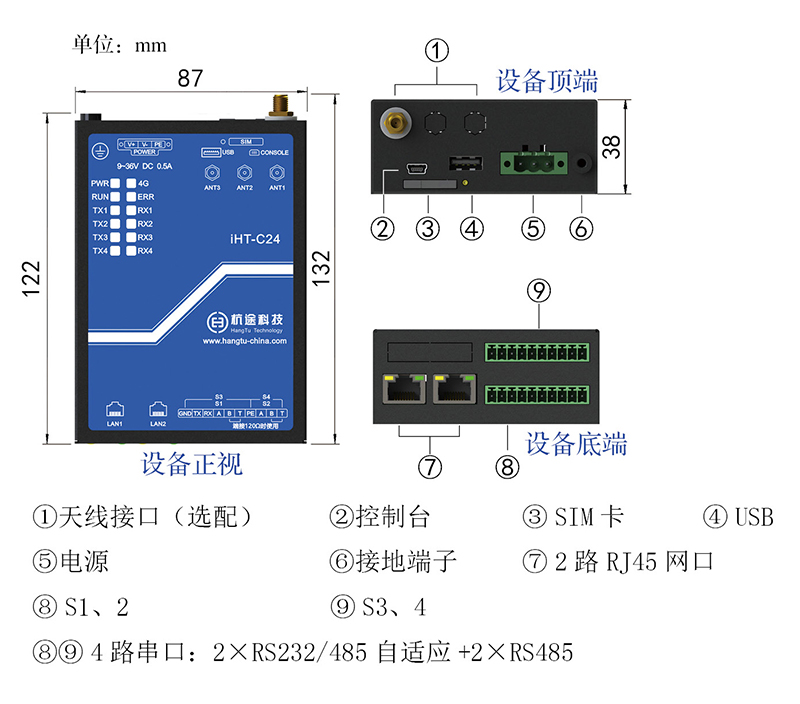

圖2 iHT-C24接口說明圖

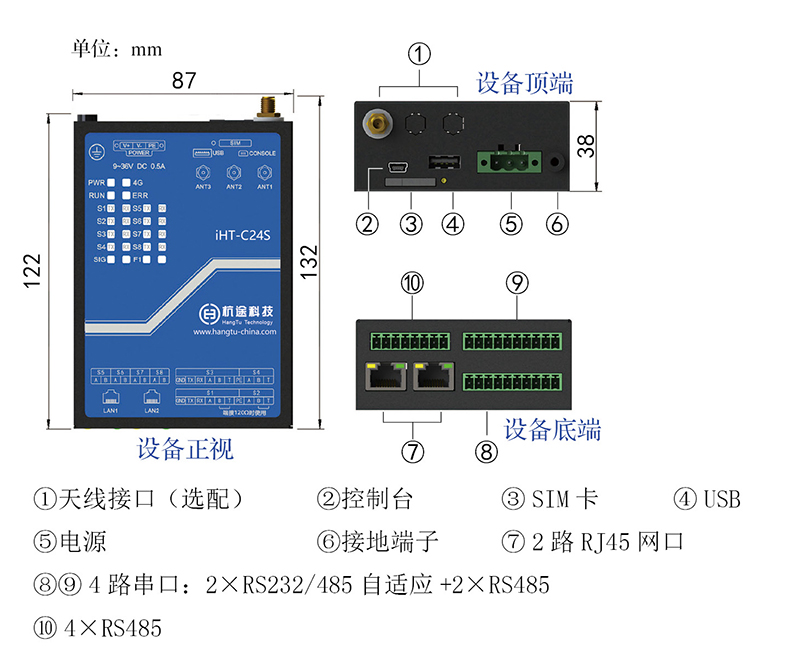

圖3 iHT-C24S接口說明圖
序號 | 名稱 | 參數 | |
|---|---|---|---|
1 | 工作電壓 | 9～36V DC，功耗<5W | |
2 | CPU | 雙核ARM A7，2×1.2GHz | |
內存 | 128MB | ||
存儲 | 4GB eMMC | ||
網口 | 2路RJ45：10/100Mbps自適應 | ||
串口 | 2或4路或8路： C22： 1×RS232/RS485自適應+1×RS485 C24： 2×RS232/RS485自適應+2×RS485 C24S：2×RS232/RS485自適應+6×RS485 | ||
控制臺 | Mini USB | ||
USB接口 | 1×USB2.0 | ||
3 | 擴展能力1 | 4G全網通模塊 | |
擴展能力2 | ESAM模塊（DL/T 698.45協議，采集電表數據） | ||
4 | 安裝方式 | 導軌式、桌面式 | |
5 | 尺寸 | 87mm×122（含天線132）mm×38mm | |
6 | 工作環境 | 工作溫度 | -40℃～+70℃ |
工作濕度 | 5%～95% 無冷凝 | ||
7 | 電磁兼容（配合電源適配器） | 高頻干擾 | 4級，2.5 kV(p) |
靜電放電抗擾度 | 4級，接觸放電±8KV，空氣放電±15KV | ||
射頻電磁場輻射抗擾度 | 3級，10V/M | ||
電快速瞬變脈沖群抗擾度 | 4級，電源±4KV，信號±2KV | ||
浪涌（沖擊）抗擾度 | 4級，電源±4KV | ||
射頻場感應的傳導騷擾抗擾度 | 3級，140dbuv | ||
工頻磁場抗擾度 | 4級，100A/m | ||
脈沖磁場抗擾度 | 5級，1000A/m | ||
阻尼振蕩磁場抗擾度 | 5級，100A/m | ||
8 | 介質強度（配合電源適配器） | 電源口對地 | 1500V |
通信口對地 | 500V | ||
通信口對電源口 | 1500V | ||
9 | 沖擊電壓（配合電源適配器） | 電源口對地 | 5kV |
通信口對地 | 1kV | ||
10 | 絕緣電阻（配合電源適配器） | 電源口對地 | >5M |
通信口對地 | >5M | ||
通信口對電源口 | >5M | ||
型號 | 功能描述 |
|---|---|
iHT-C22 | 2網2串 |
iHT-C22-L | 2網2串、4G全網通 |
iHT-C24 | 2網4串 |
iHT-C24-E | 2網4串 增加ESAM模塊（RS485 DL/T 698.45協議，采集電表數據） |
iHT-C24-L | 2網4串、4G全網通 |
iHT-C24-EL | 2網4串、4G全網通 增加ESAM模塊（RS485 DL/T 698.45協議，采集電表數據） |
iHT-C24S | 2網8串 |
iHT-C24S-E | 2網8串 增加ESAM模塊（RS485 DL/T 698.45協議，采集電表數據） |
iHT-C24S-L | 2網8串、4G全網通 |
iHT-C24S-EL | 2網8串、4G全網通 增加ESAM模塊（RS485 DL/T 698.45協議，采集電表數據） |
400-180-0125
178-5798-6866（微信同號）
浙江省杭州市西湖區欣然街22號
關注公眾號
關注視頻號
關注抖音號
400-180-0125
178-5798-6866（微信同號）
掃碼關注公眾號

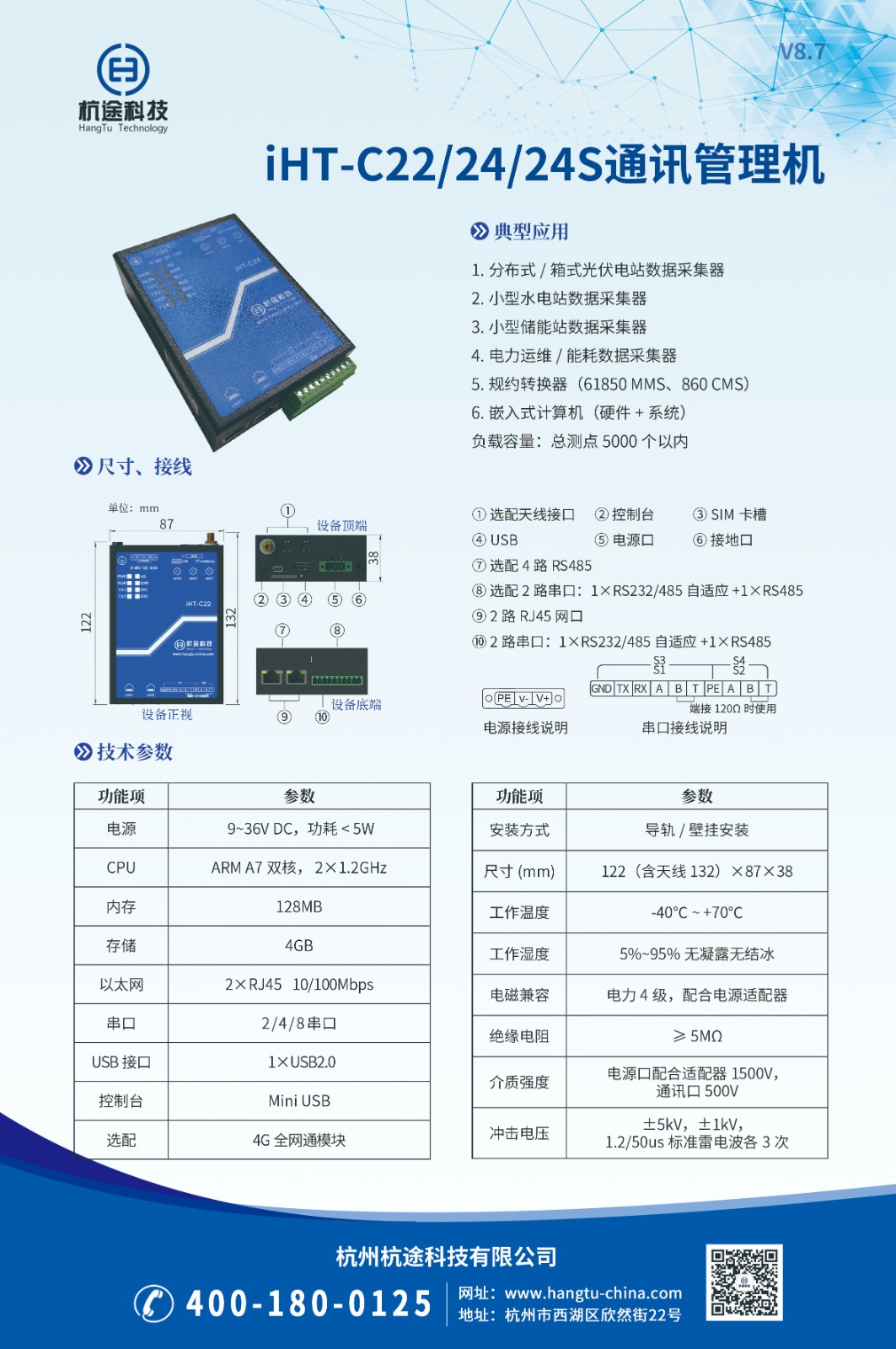

杭途科技iHT-C22、24通訊管理機單頁V8.7.jpg 478.101 KB
