iHT-S1100采用INTEL X86架構，支持Ubuntu、麒麟信安系統（產生額外授權費用）。
典型應用：
1. 開閉所/配電站/光伏電站/水電站/變電站通訊管理機、遠動裝置；
2. 光伏電站/風電場隔離傳輸裝置；
3. 儲能電站通訊管理機、本地控制器；
4. 光伏群調群控裝置；
5. 嵌入式計算機（硬件+系統）。

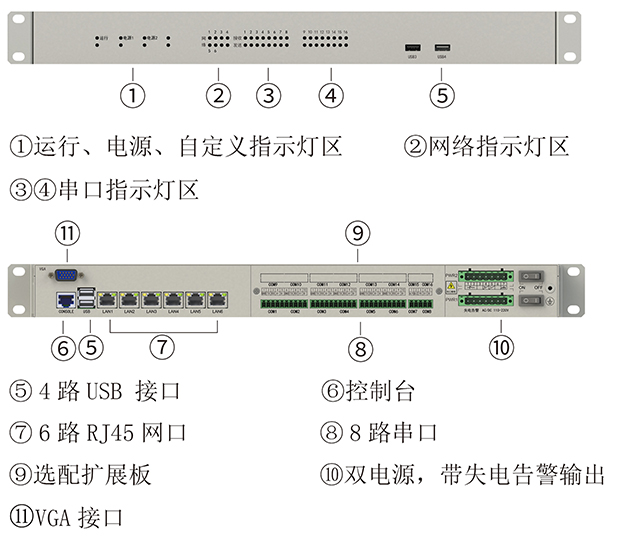

圖1 iHT-S1100接口說明圖
序號 | 名稱 | 參數 | |
|---|---|---|---|
1 | 電源 | 數量 | 2路，帶失電告警、電源開關 |
工作電壓 | AC/DC 110V、220V | ||
功耗 | < 30W | ||
2 | 主機配置 | CPU | Intel? Celeron J6412, 4×2.00GHz（睿頻2.60GHz） |
RAM | 默認16GB | ||
存儲 | 默認256GB | ||
網口 | 6×RJ45，100/1000Mbps 自適應 | ||
串口 | 8路：6×RS232/RS485+2×RS485，其中1路可切換為IRIG-B（RS485差分方式） | ||
控制臺 | 1×RJ45（RS232） | ||
顯示接口 | 1×VGA | ||
USB接口 | 4×USB | ||
3 | 擴展能力 | 擴展板數量 | 0或1（下述至多選擇1種） |
4 | 擴展板 | 串口擴展板 | 6×RS232/RS485+2×RS485 |
開關量擴展板 | 8×ADI+8×DO：可適配無源接點（干接點）、12/24VDC有源接點（濕接點）， DO默認容量30VDC 1A、250VAC 1A | ||
5 | 機械特性 | 安裝方式 | 1U 19"機架式安裝 |
尺寸 | 440×360×44.5mm | ||
6 | 工作環境 | 工作溫度 | -25℃～+55℃ |
工作濕度 | 5%～95% 無冷凝 | ||
7 | 電磁兼容 | 高頻干擾 | 4級，2.5 kV(p) |
靜電放電抗擾度 | 4級，接觸放電±8KV，空氣放電±15KV | ||
射頻電磁場輻射抗擾度 | 3級，10V/M | ||
電快速瞬變脈沖群抗擾度 | 4級，電源±4KV，信號±2KV | ||
浪涌（沖擊）抗擾度 | 3級，電源±2KV | ||
射頻場感應的傳導騷擾抗擾度 | 3級，140dbuv | ||
工頻磁場抗擾度 | 4級，100A/m | ||
脈沖磁場抗擾度 | 5級，1000A/m | ||
阻尼振蕩磁場抗擾度 | 5級，100A/m | ||
電壓暫降、短時中斷和電壓變化的抗擾度 | 500ms | ||
8 | 介質強度 | 電源口對地 | 1500V |
通信口對地 | 500V | ||
通信口對電源口 | 1500V | ||
9 | 沖擊電壓 | 電源口對地 | 5kV |
通信口對地 | 1kV | ||
10 | 絕緣電阻 | 電源口對地 | >5M |
通信口對地 | >5M | ||
通信口對電源口 | >5M | ||

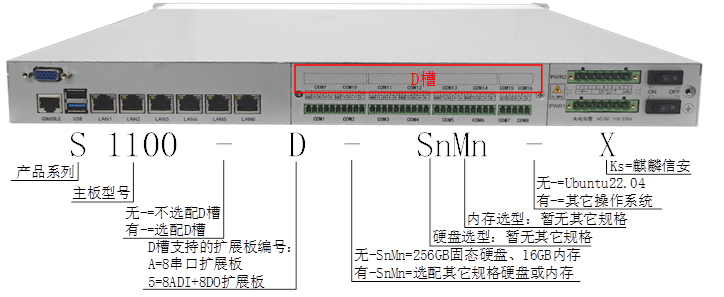

本產品命名規則為：iHT-S1100-D-SnMn-X，說明如下：
圖2 命名規則
產品型號 | 規格 |
iHT-S1100 6網8串（6×RS232/RS485+2×RS485） | |
| |
iHT-S1100-A | 6網16串（12×RS232/RS485+4×RS485） |
| |
iHT-S1100-5 | 6網8串 + 8ADI8DO |
| |
400-180-0125
178-5798-6866（微信同號）
浙江省杭州市西湖區欣然街22號
關注公眾號
關注視頻號
關注抖音號
400-180-0125
178-5798-6866（微信同號）
掃碼關注公眾號

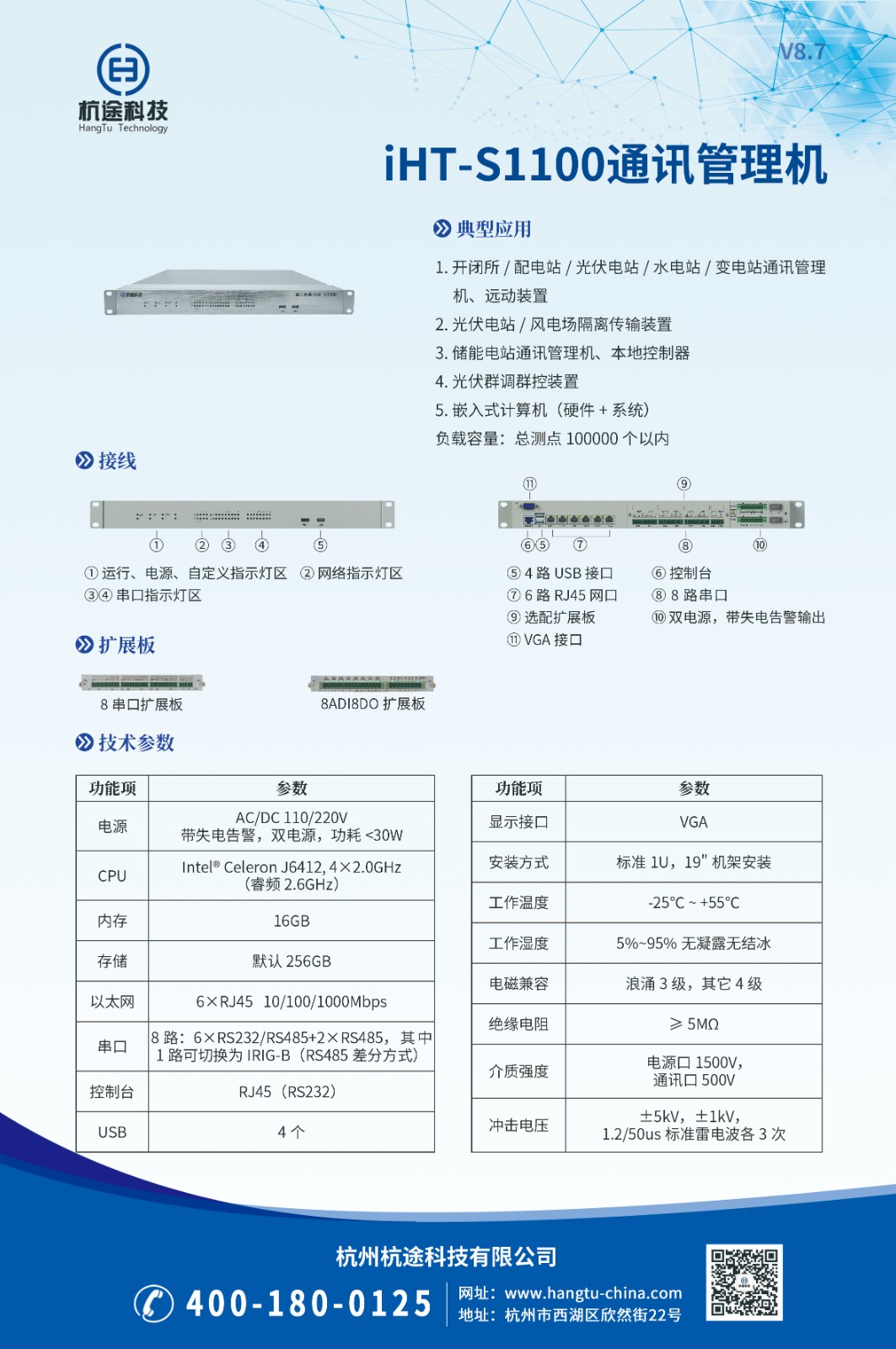

杭途科技iHTS1100通訊管理機單頁V8.7.jpg 448.979 KB
