隨著新能源和直流輸電大量投運，電網特性隨之改變，引入了數Hz到上千Hz的非工頻能量，現有以RTU、PMU為主的測量體系無法提供有效監測手段和足夠分析數據。寬頻測量將測量范圍從50Hz工頻擴展到0-2500Hz，實時測量監測電網（間）諧波、同步相量以及各類功率振蕩，基于邊緣計算理念在變電站端進行寬頻數據采集、存儲與分析，將測量數據和分析結果傳輸至主站。
隨著新能源和直流輸電大量投運，電網特性隨之改變，引入了數Hz到上千Hz的非工頻能量，現有以RTU、PMU為主的測量體系無法提供有效監測手段和足夠分析數據。寬頻測量將測量范圍從50Hz工頻擴展到0-2500Hz，實時測量監測電網（間）諧波、同步相量以及各類功率振蕩，基于邊緣計算理念在變電站端進行寬頻數據采集、存儲與分析，將測量數據和分析結果傳輸至主站。寬頻測量設備可部署于新能源、牽引負荷以及直流輸電、柔性交流輸電連接點，用以提升電網感知能力、防范振蕩風險以及基于實測數據構建更精確的電力電子化電網模型和分析體系。

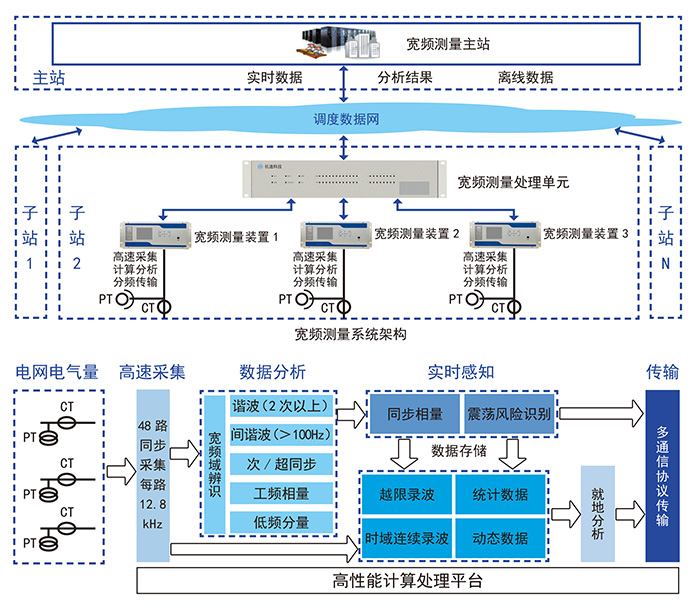

寬頻測量系統由寬頻測量終端、寬頻測量處理單元裝置和寬頻測量主站三個部分組成，系統架構如下：
寬頻測量子站功能框圖
一、寬頻測量處理單元（站域儲存與分析裝置）
寬頻測量處理單元實現了站端數據接收和轉發、數據就地存儲及分析，能夠同時接收多個寬頻測量終端的測量數據、召喚多個寬頻測量終端的次/超同步錄波文件，支持對接收到的寬頻暫態數據文件進行分析，同時能向多平面調度進行數據轉發、文件傳輸。
性能指標
1. 寬頻測量處理單元轉發實時動態數據的延時時間小于200ms；
2. 寬頻測量處理單元可同時接入8臺寬頻測量裝置以及8個實時動態監測系統主站；
3. 動態實時數據最高上送速率100幀/秒，測量精度滿足Q/GDW 10131-2017《電力系統實時動態監測系統技術規范》要求；
4. 動態實時數據保存時間大于14天；
5. 支持時間、頻率、幅值三維頻譜數據分析展示。
名稱 | 參數 |
電源 | 100~370V DC，85~264V AC |
CPU | ARM A73×4 + A53×2 |
存儲 | 1TB |
網口 | 8×RJ45，10/100/1000Mbps |
對時接口 | IRIG-B |
顯示接口 | HDMI（可選配VGA） |
USB接口 | 3×USB2.0 |
安裝方式 | 標準2U，19'機架式安裝 |

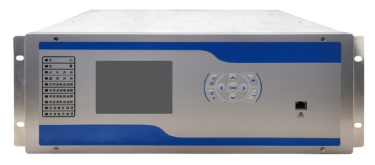

二、寬頻測量裝置
寬頻測量裝置基于高速同步采樣，實現寬頻振蕩監測、同步相量測量、（間）諧波測量以及事件錄波和連續錄波。適用于復雜交直流電網各節點電氣量的實時測量和監測，提供寬頻率范圍內振蕩功率、同步相量、諧波、間諧波、遙測量等的實時測量和監測。
性能指標
1. 16位A/D、12.8kHz高速采樣率；
2. 支持光/電口IRIG-B碼對時、長時間高精度守時；
3. 支持雙網雙鏈路冗余組網配置；
4. 具備低頻振蕩、次/超同步、寬頻振蕩實時在線監測功能，監測結果實時傳送；
5. 支持動態錄波數據、連續錄波數據、暫態錄波數據長時間冗余存儲，為電網的各種高級應用功能提供全景詳實數據。
名稱 | 參數 |
電源 | 220V DC、110V DC |
CPU | ARM+DSP |
網口 | 6×LC接口 |
模擬量輸入 | 8回路或（4回路電壓電流+2路脈沖量 +16路直流量） |
開關量 | 30 路開關量輸入、15路開關量輸出 |
對時接口 | 光/電口IRIG-B碼 |
安裝方式 | 標準4U，19'機架式安裝 |
