iHT-S3100系列通訊管理機采用RK3588J CPU，可支持Ubuntu（默認）、麒麟信安（額外產生授權費用）操作系統。
典型應用：
1. 變電站/開閉所/配電站動環主機、通訊管理機、遠動裝置；
2. 光伏、風電通訊管理機（數據采集、正反向隔離傳輸）；
3. 水電站通訊管理機、遠動裝置；
4. 自主可控嵌入式計算機（提供硬件和系統）。

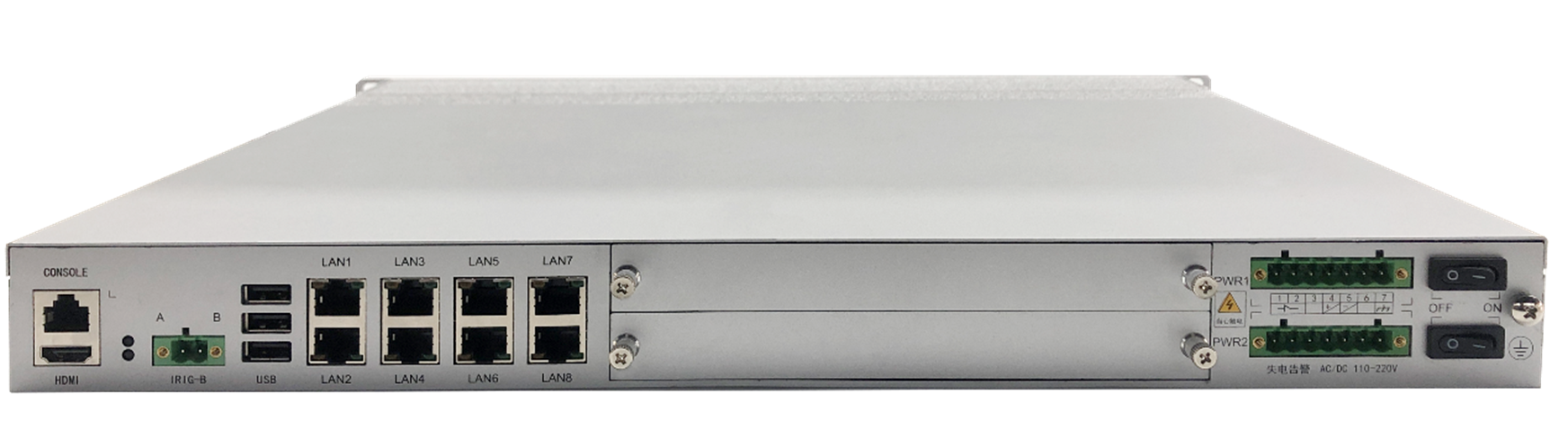

圖1 iHT-S3100接口說明圖
| 序號 | 名稱 | 參數 | |
| 1 | 電源 | 數量 | 2路，帶失電告警、電源開關 |
| 工作電壓 | AC/DC 110V、220V | ||
| 功耗 | < 30W | ||
| 2 | 主板配置 | CPU | RK3588J ARM64 八核，4×A76（2.0GHz）+4×A55（1.7GHz） |
| RAM | 默認16GB | ||
| 存儲 | eMMC 16GB | ||
| 可選配SATA硬盤 | |||
| 網口 | 8×RJ45，10/100/1000Mbps自適應；其中1路可切換為M.2硬盤 | ||
| 控制臺 | 1×RJ45（RS232） | ||
| 顯示接口 | 1×HDMI | ||
| 對時接口 | 1×IRIG-B（RS485差分方式） | ||
| USB接口 | 3×USB | ||
| 按鍵 | 2（僅預留） | ||
| 3 | 擴展能力 | 擴展板數量 | 最多2塊 |
| 4 | 擴展板 | 串口擴展板 | 8串口：6×RS232/RS485+2×RS485 |
| 串口擴展板 | 16串口：12×RS232/485+4×RS485（占用2個槽號） | ||
| 串口擴展板 | 8×RS232/RS485+故障、異常開出（占用2個槽） | ||
| 網口擴展板 | 4路RJ45（10/100/1000Mbps ）+2路CAN2.0 | ||
| 開關量擴展板 | 8×DI+4×DO：DI內置24VDC電源，只允許接入無源接點（干接點）；DO默認觸點容量30VDC 5A、250VAC 5A | ||
| 開關量擴展板 | 8×ADI+8×DO：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A | ||
| 模擬量擴展板 | 16×AI（非同步）：4-20mA | ||
| 5 | 機械特性 | 安裝方式 | 1U 19"機架式安裝 |
| 尺寸 | 440×370×44.5mm | ||
| 6 | 工作環境 | 工作溫度 | -25℃～+55℃ |
| 工作濕度 | 5%～95% 無冷凝 | ||
| 7 | 電磁兼容 | 高頻干擾 | 4級，2.5 kV(p) |
| 靜電放電抗擾度 | 4級，接觸放電±8KV，空氣放電±15KV | ||
| 射頻電磁場輻射抗擾度 | 3級，10V/M | ||
| 電快速瞬變脈沖群抗擾度 | 4級，電源±4KV，信號±2KV | ||
| 浪涌（沖擊）抗擾度 | 4級，電源±4KV | ||
| 射頻場感應的傳導騷擾抗擾度 | 3級，140dbuv | ||
| 工頻磁場抗擾度 | 4級，100A/m | ||
| 脈沖磁場抗擾度 | 5級，1000A/m | ||
| 阻尼振蕩磁場抗擾度 | 5級，100A/m | ||
| 電壓暫降、短時中斷和電壓變化的抗擾度 | 電壓中斷 Ui 100% 0.5S（B類，如需A類，請提前告知） | ||
| 8 | 介質強度 | 電源口對地 | 1500V |
| 通信口對地 | 500V | ||
| 通信口對電源口 | 1500V | ||
| 9 | 沖擊電壓 | 電源口對地 | 5kV |
| 通信口對地 | 1kV | ||
| 10 | 絕緣電阻 | 電源口對地 | >5M |
| 通信口對地 | >5M | ||
| 通信口對電源口 | >5M | ||

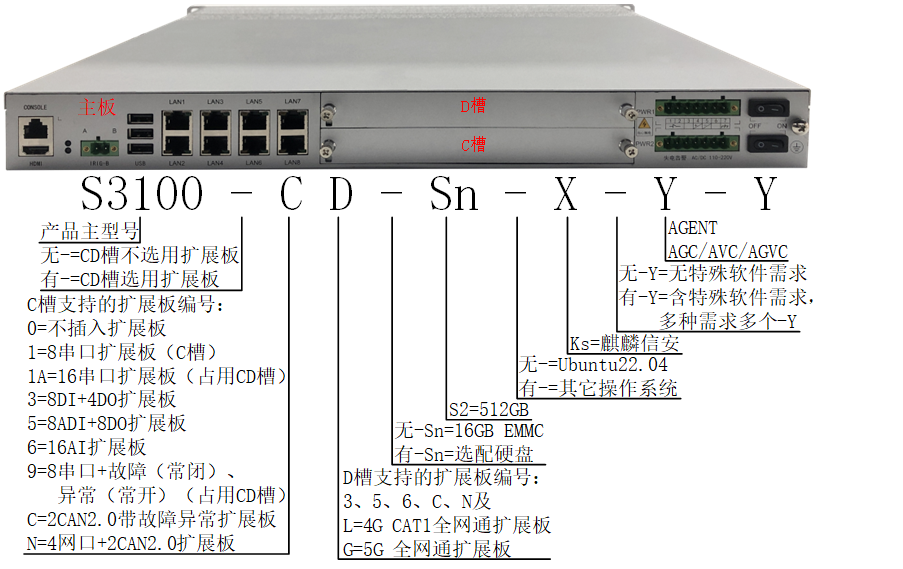

本產品命名規則為：iHT-S3100-CD-Sn-X-Y-Y，說明如下：
圖2 命名規則
常用擴展板編號及視圖如下：
編號 | 規格及視圖 |
|---|---|
1 | 1： 8串口擴展板：6×RS232/RS485自適應+2×RS485 1A：16串口擴展板：(6×RS232/RS485自適應+2×RS485)×2 |
| |
3 | 8DI+4DO擴展板：DI內置24VDC電源，只允許接入無源接點（干接點）； DO默認觸點容量30VDC 5A、250VAC 5A |
| |
5 | 8ADI+8DO擴展板：可適配無源接點（干接點）、12/24VDC有源接點（濕接點），DO默認容量30VDC 1A、250VAC 1A |
| |
6 | 16模擬量擴展板： 4-20mA |
| |

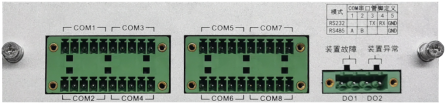

9 | 8串口帶開出擴展板：8×RS232/RS485自適應+故障、異常開出 |
|
主板與擴展板組合的型號較多，本處列舉了部分常用型號：
產品型號 | 規格 |
|---|---|
iHT-S3100-10 | 8網 + 8串口 |
| |
iHT-S3100-9 | 8網 + 8串口帶故障、異常輸出 |
| |
iHT-S3100-1A | 8網 + 16串口 |
| |
iHT-S3100-13 | 8網 + 8串口 + 8DI4DO |
| |
iHT-S3100-15 | 8網 + 8串口 + 8ADI8DO |
| |
400-180-0125
178-5798-6866（微信同號）
掃碼關注公眾號

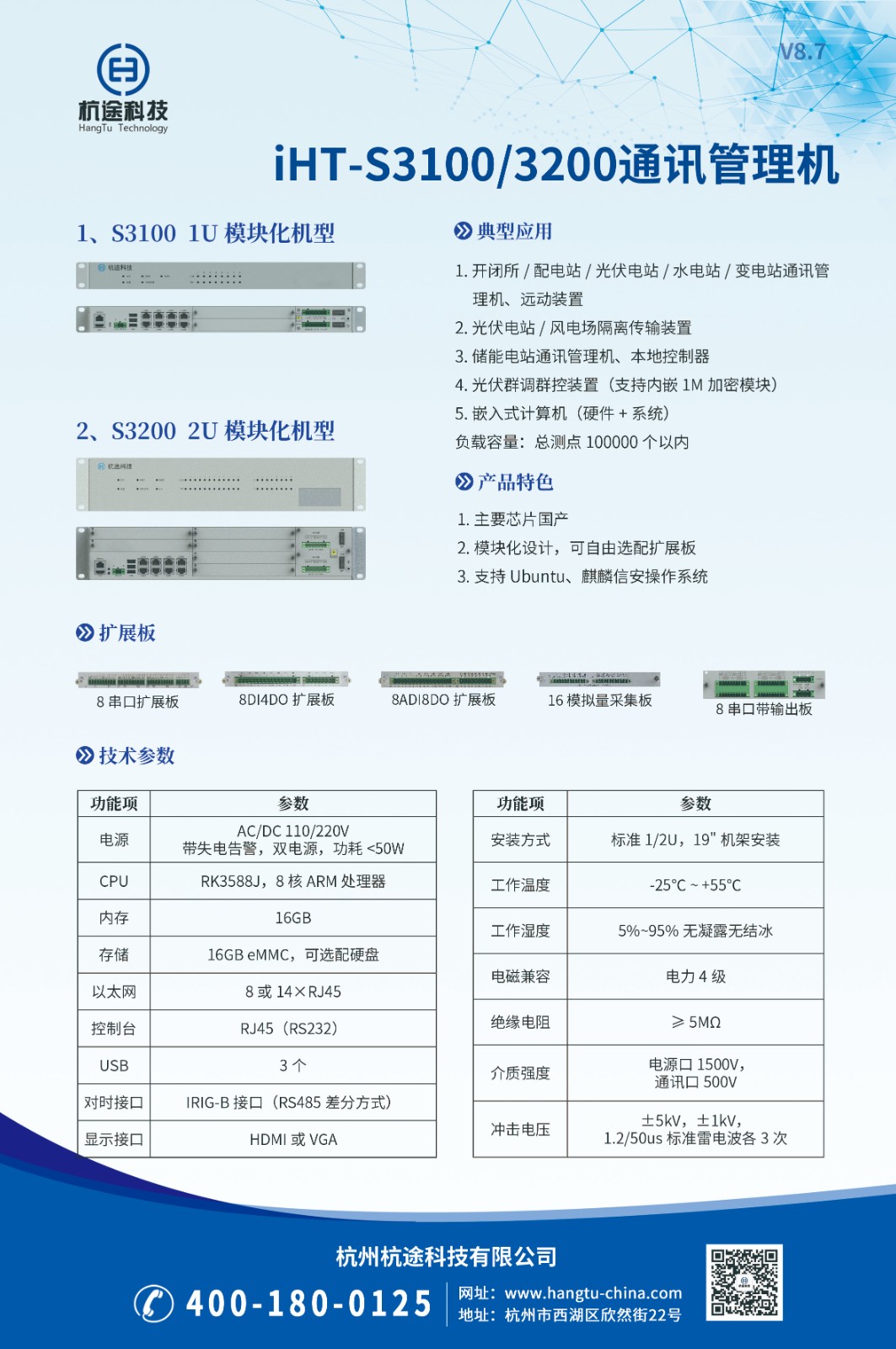

杭途科技iHTS3100、3200通訊管理機單頁V8.7 .jpg 461.154 KB
